Hur skyddar en silikongummipackning för fordonsanslutningar kritiska elektriska system?

1. Den kritiska rollen av tätning i fordonsanslutningar

Moderna fordon innehåller hundratals elektriska kontakter som länkar samman sensorer, ställdon, styrenheter och kraftdistributionssystem. En enda punkt för inträngning av fukt eller ledande föroreningar kan utlösa intermittenta fel, falska diagnostiska felkoder eller fullständigt systemfel. DeAutomotive Connector Silikongummipackningåtgärdar denna sårbarhet genom att skapa en hållbar, kompatibel barriär mellan matchande kopplingshalvor.

Till skillnad från hårdplasttätningar eller O-ringar som förlitar sig på exakta dimensionstoleranser, rymmer silikongummipackningar mindre feljusteringar, termisk expansion och komponentslitage under fordonets livslängd. Denna förlåtande natur är särskilt värdefull i miljöer med hög vibration som motorrum, där kopplingar utsätts för kontinuerlig mekanisk påfrestning från motordrift och väginsatser.

Tätningsfunktionen sträcker sig bortom enkel vattenuteslutning. Effektiva packningar förhindrar även inträngning av vägsalt, bromsdamm, oljedimma och rengöringskemikalier som kan försämra kontaktytor och öka det elektriska motståndet. I svåra fall kan förorenade kontakter leda till överhettning, ljusbågsbildning och till och med brandrisk. Därför valet av en lämpligAutomotive Connector Silikongummipackningär inte bara en designdetalj utan ett grundläggande säkerhets- och tillförlitlighetsbeslut.

Branschdata indikerar att fel på elektriska anslutningar står för en betydande andel av garantianspråken inom fordonselektronik. Många av dessa misslyckanden spåras tillbaka till otillräcklig tätning eller nedbrytning av tätningsmaterial under långvarig exponering för underhuvstemperaturer och kemikalier. Silikongummi, med sin inneboende stabilitet över ett brett temperaturområde, erbjuder en beprövad lösning på denna ihållande utmaning.

• Intermittent signalförlust– Fuktbrygga mellan stiften orsakar oregelbundna sensoravläsningar.
• Ökat kontaktmotstånd– oxidation och korrosion höjer korsningstemperaturen.
• Kortslutningar– ledande föroreningar skapar oavsiktliga elektriska vägar.
• För tidigt komponentfel– styrmoduler och ställdon tappar kommunikationen.
• Diagnostiska felkoder– falska fel leder till onödiga reparationer och stillestånd.

2. Materialvetenskap: Varför silikongummi utmärker sig i tätningsapplikationer

Silikongummi särskiljs från organiska elastomerer genom sin kisel-syre-ryggrad, som ger exceptionell termisk stabilitet och kemisk beständighet. Även om material som nitril (NBR) eller etylen-propylen-dienmonomer (EPDM) fungerar tillfredsställande i måttliga miljöer, bryts de ned snabbt under de extrema förhållanden som finns i moderna motorrum och batterihöljen för elfordon.

Flytande silikongummi (LSR) och högkonsistensgummi (HCR) är de två primära formerna som används för anslutningspackningar. LSR, bearbetad genom formsprutning, erbjuder utmärkta flödesegenskaper för komplexa geometrier med fina detaljer som räfflade tätningsytor och design med flera kaviteter. HCR, vanligtvis formpressad eller överföringsgjuten, ger högre rivhållfasthet för större eller tjockare packningar. Båda varianterna kan formuleras med tillsatser för att förbättra specifika egenskaper, såsom självsmörjning för enkel montering.

Viktiga materialegenskaper som gör silikongummi till det föredragna valet för kopplingstätning inkluderar:

• Brett driftstemperaturområde– från -50°C till +200°C, med vissa fluorsilikonkvaliteter som sträcker sig till +230°C.
• Låg kompressionssats– bibehåller tätningskraften efter långvarig kompression, vanligtvis under 25 % vid 150°C i 22 timmar.
• Utmärkt ozon- och UV-beständighet– spricker eller hårdnar inte när den utsätts för atmosfäriska oxidanter.
• Inneboende hydrofobicitet– stöter bort vatten och motstår fuktupptagning.
• Kemisk beständighet– tål motoroljor, kylvätskor, bromsvätskor och många rengöringsmedel.
• Dielektriska egenskaper– bibehåller elektrisk isolering även i våta förhållanden.

Fluorosilikongummi (F-LSR) är en specialiserad variant som erbjuder förbättrad motståndskraft mot bränslen och aggressiva kemikalier samtidigt som den behåller den termiska stabiliteten hos standardsilikon. Denna kvalitet specificeras ofta för kopplingar placerade nära bränsleinsprutare, turboladdare eller andra områden med kolväteexponering.

Materialvalsprocessen måste beakta den specifika kemiska miljön, temperaturprofilen och de mekaniska kraven för varje applikation. En packning som fungerar bra i en kupékoppling kan misslyckas i förtid i en underhuvsapplikation med högre termisk cykling och kemisk exponering.

3. Nyckelprestandaparametrar för anslutningspackningar

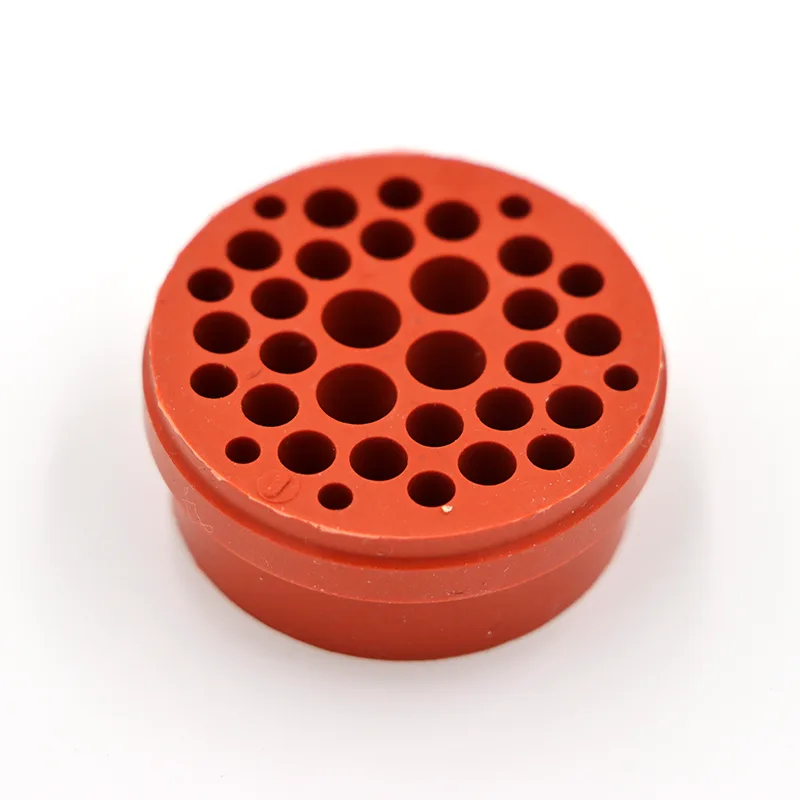

Ange enAutomotive Connector Silikongummipackningkräver noggrann utvärdering av flera prestationsmått. Varje parameter påverkar packningens förmåga att upprätthålla en tillförlitlig tätning under fordonets livslängd, som kan överstiga 15 år på vissa plattformar.

Förutom dessa fysikaliska egenskaper spelar packningens geometri en avgörande roll. Ribbade eller korrugerade tätningsytor ökar kontakttrycket per ytenhet, vilket förbättrar tätningen mot vätskor och gaser. Tvärsnittsformen måste också utformas för att undvika alltför höga spänningskoncentrationer som kan leda till för tidigt brott.

Kompressionskraft är en annan viktig faktor. Otillräcklig komprimering tillåter vätskebanor att utvecklas, medan överdriven komprimering kan överbelasta anslutningsdonets hölje eller göra att packningen sprutar ut i luckor. Finita elementanalys (FEA) används vanligtvis för att optimera packningsdesignen för jämn spänningsfördelning över tätningsgränssnittet.

4. Användningsmiljöer: Från motorfack till batteripaket

Driftsmiljön för enAutomotive Connector Silikongummipackningvarierar dramatiskt mellan olika fordonsplatser. Att förstå dessa miljöer är viktigt för att välja lämplig materialkvalitet och designkonfiguration.

4.1. Motorrumsanslutningar

Kontakter i motorrummet utsätts för de tuffaste förhållandena: temperaturer över 150°C nära avgasgrenrör, exponering för motorolja, kylvätska och bränsleångor och kontinuerliga vibrationer från motordrift. Packningar i detta område måste motstå termisk åldring och bibehålla tätningskraften trots upprepad termisk cykling. Fluorosilikonkvaliteter specificeras ofta för kopplingar i omedelbar närhet av bränslesystem.

4.2. Transmission och drivlina

Transmissionsmonterade sensorer och ställdon kräver packningar som motstår automatisk transmissionsolja (ATF) och växellådsoljor. While standard silicone offers good resistance to many oils, fluorosilicone or specially formulated silicone compounds may be necessary for extended service life in these aggressive fluid environments.

4.3. Passagerarutrymme och karosselektronik

Kontakter placerade inuti fordonshytten upplever mildare förhållanden: måttliga temperaturer (vanligtvis -20°C till +85°C), minimal kemikalieexponering och lägre vibrationsnivåer. Standardkvaliteter av silikongummi ger mer än tillräcklig prestanda i dessa applikationer, med det primära problemet är långvarig åldring och motståndskraft mot rengöringsmedel.

4.4. Batterisystem för elfordon

Högspänningsanslutningar i EV-batteripaket erbjuder unika utmaningar: exponering för dielektriska vätskor, potential för ljusbågsspårning och stränga säkerhetskrav. Silikonpackningar i dessa applikationer måste uppvisa utmärkt dielektrisk hållfasthet, flamskydd och motståndskraft mot kylvätskor. Självsmörjande kvaliteter är ofta att föredra för att underlätta monteringen och minska risken för kontaktskador vid underhåll.

4.5. Exteriörbelysning och sensorer

Kontaktdon för strålkastare, baklyktor och ADAS-sensorer måste motstå UV-strålning, vägspray och extrema temperaturer. Silikonets inneboende UV-stabilitet och hydrofobicitet gör det till ett idealiskt val, förutsatt att packningsdesignen innehåller tillräckliga väderbeständighetsegenskaper.

• Termisk– topptemperaturer, cyklingsfrekvens och exponeringens varaktighet.
• Kemisk– typ av vätskor, koncentration och kontaktens varaktighet.
• Mekanisk– vibrationsamplitud, frekvens och anslutningscykler.
• Miljö– UV-exponering, fukt, saltstänk och inträngning av damm.
• Elektrisk– spänningsnivå, ström och erforderligt isolationsmotstånd.

5. Konstruktionsöverväganden för tillförlitlig tätning

Att designa ett tätningssystem för kopplingar innebär mer än att välja ett material och ange ett hårdhetsvärde. Samspelet mellan packningen, anslutningshuset och matchande komponenter måste analyseras noggrant för att uppnå optimal prestanda.

5.1. Packningsgeometri och tätningsmekanism

Tätningsmekanismen kan vara radiell (tätning mot en cylindrisk yta), axiell (tätning mot en plan yta) eller en kombination av båda. Radialtätningar, som vanligtvis används i cylindriska kopplingar, förlitar sig på packningens kompression mellan de inre och yttre husväggarna. Axialtätningar, som ofta finns i rektangulära eller flerpoliga kontakter, komprimerar packningen mellan två plana ytor.

Ribbade mönster ökar antalet tätningsbarriärer, vilket ger redundans vid mindre ytfel. Varje ribba skapar en separat tätningslinje, och utrymmena mellan ribborna kan fungera som tryckavlastningszoner eller skräpfällor.

5.2. Materialkompatibilitet för hölje

Materialet i kopplingshuset – vanligtvis polyamid (PA), polybutylentereftalat (PBT) eller andra tekniska termoplaster – måste vara kompatibelt med silikonpackningen. Vissa silikonformuleringar kan innehålla mjukgörare eller cykliska siloxaner med låg molekylvikt som kan migrera in i husmaterialet och orsaka spänningssprickor eller dimensionsförändringar. Obegrundad vidhäftning till teknisk plast är en önskvärd egenskap som förbättrar tätningens robusthet.

5.3. Samlings- och parningsstyrkor

Packningsdesignen måste balansera tätningsprestanda mot acceptabla monteringskrafter. Överdriven insättningskraft kan skada anslutningsterminaler eller försvåra montering på produktionslinjer. Självsmörjande silikonkvaliteter minskar friktionen under parning, underlättar monteringen samtidigt som tätningseffektiviteten bibehålls.

5.4. Tolerans Stack-Up

Tillverkningstoleranser i anslutningshöljen och packningar kan ackumuleras, vilket påverkar den faktiska kompressionen som uppnås i den monterade kontakten. Statistisk toleransanalys används för att säkerställa att packningen förblir inom sitt optimala kompressionsområde över alla möjliga toleranskombinationer.

5.5. Livslängd och hållbarhet

Bilkontakter förväntas bibehålla sin tätning under fordonets hela livslängd, ofta med flera parnings- och avkopplingscykler under tillverkning, service och reparation. Packningsmaterialet måste motstå permanent härdning, nötning och slitage från upprepade anslutningsoperationer.

Designverifiering involverar vanligtvis en kombination av finita elementanalys (FEA) för spänningsförutsägelse och fysisk testning för att validera prestanda under simulerade serviceförhållanden.

6. Kvalitetsverifiering och testmetoder

Att säkerställa tillförlitligheten hos enAutomotive Connector Silikongummipackningkräver ett omfattande testprogram som täcker materialegenskaper, dimensionell noggrannhet och funktionell prestanda. Branschstandarder som USCAR-2, ISO 16750 och olika OEM-specifikationer ger ramar för kvalifikationstestning.

1. Kompressionsuppsättningstestning– mäter den permanenta deformationen efter långvarig kompression vid förhöjd temperatur. Låga kompressionsinställningsvärden indikerar utmärkt långtidshållning av tätningskraften.
2. Läckagetestning– utförs vanligtvis med tryckluft eller helium för att detektera eventuella vätskebypassvägar genom det förseglade kontaktdonets gränssnitt.
3. Termisk cykling– utsätter den sammansatta kontakten för upprepade temperaturextremer för att utvärdera packningens förmåga att bibehålla tätningskraften genom termiska expansions- och kontraktionscykler.
4. Vibrationstestning– simulerar fordonets driftsförhållanden för att verifiera att packningen inte lossnar eller förlorar tätningsintegriteten under mekanisk excitation.
5. Kemisk resistenstestning– exponerar packningen för relevanta fordonsvätskor (motorolja, kylvätska, bromsvätska, bränsle) vid förhöjda temperaturer för att bedöma materialkompatibilitet och prestandabevarande.
6. Dimensionell inspektion– verifierar att packningens kritiska dimensioner faller inom specificerade toleranser med hjälp av optisk mätning eller koordinatmätmaskiner.
7. Hårdhetsverifiering– bekräftar att Shore A-hårdheten överensstämmer med specifikationen, eftersom avvikelser kan påverka tätningsprestanda avsevärt.

Utöver dessa standardtester kan vissa applikationer kräva specialiserade utvärderingar som:

• Saltsprayprovning– för kopplingar som utsätts för vägavisningssalter.
• UV-exponeringstestning– för exteriöra eller delvis exponerade kopplingar.
• Test av isolationsresistans– för att verifiera dielektriska egenskaper efter miljöexponering.
• Provning av vätskesänkning– med specifika vätskor vid förhöjda temperaturer under längre tid.

Kvalificerade leverantörer upprätthåller vanligtvis interna testmöjligheter för att stödja snabba designiterationer och produktionskvalitetskontroll.Aoboanvänder omfattande testprotokoll som är anpassade till internationella fordonsstandarder, vilket säkerställer att varje packning uppfyller de rigorösa kraven från moderna fordonsplattformar.
