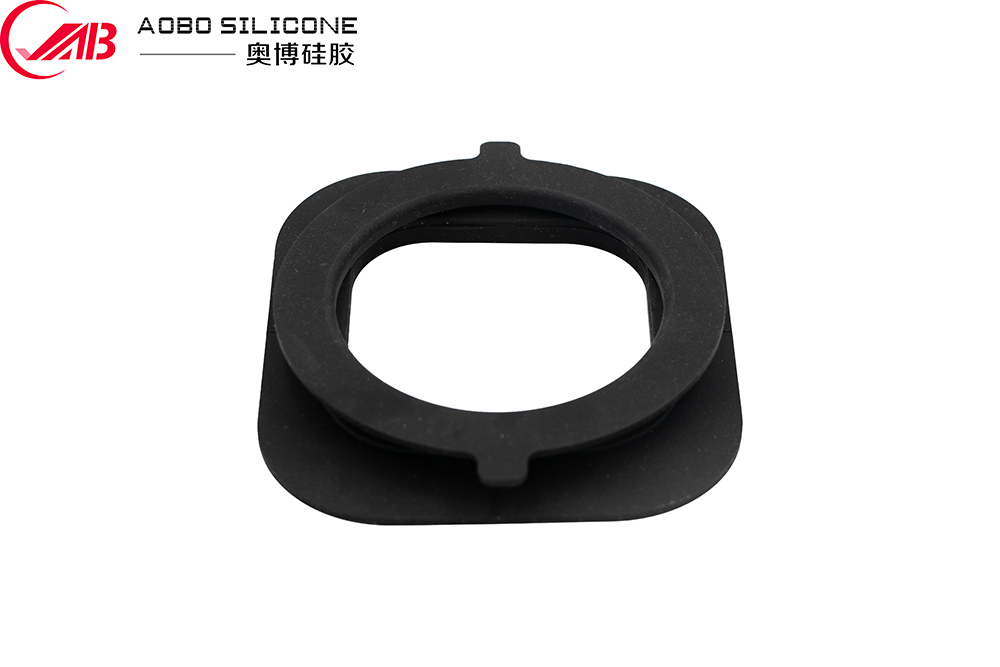

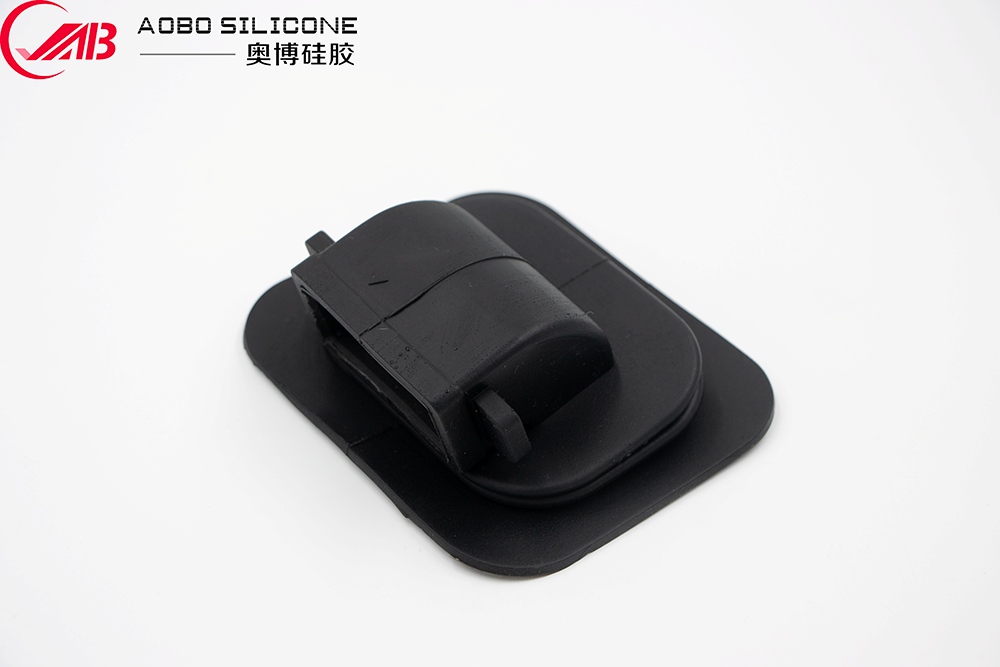

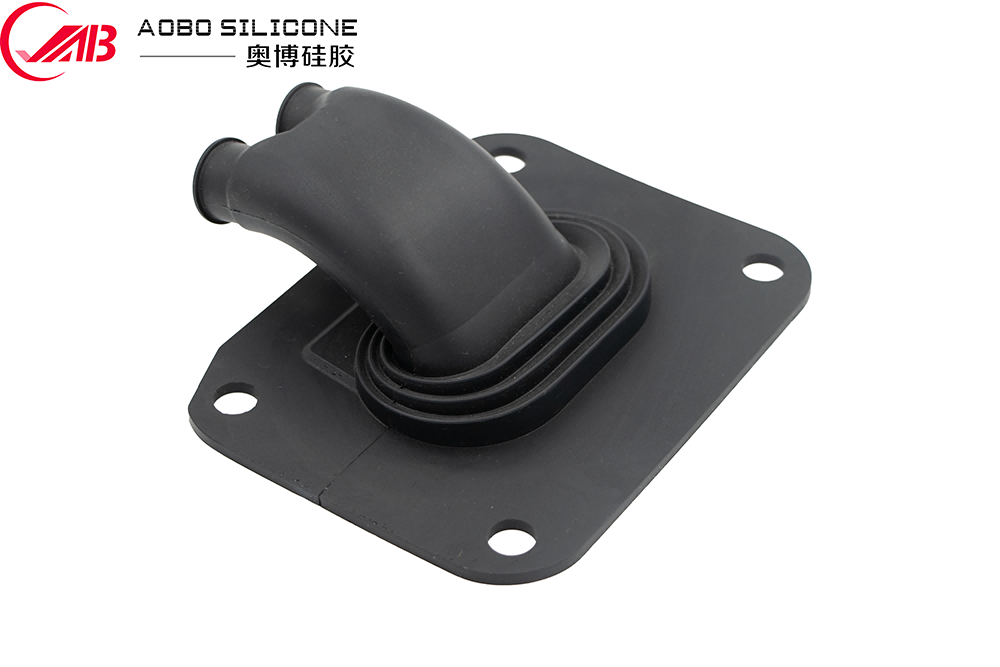

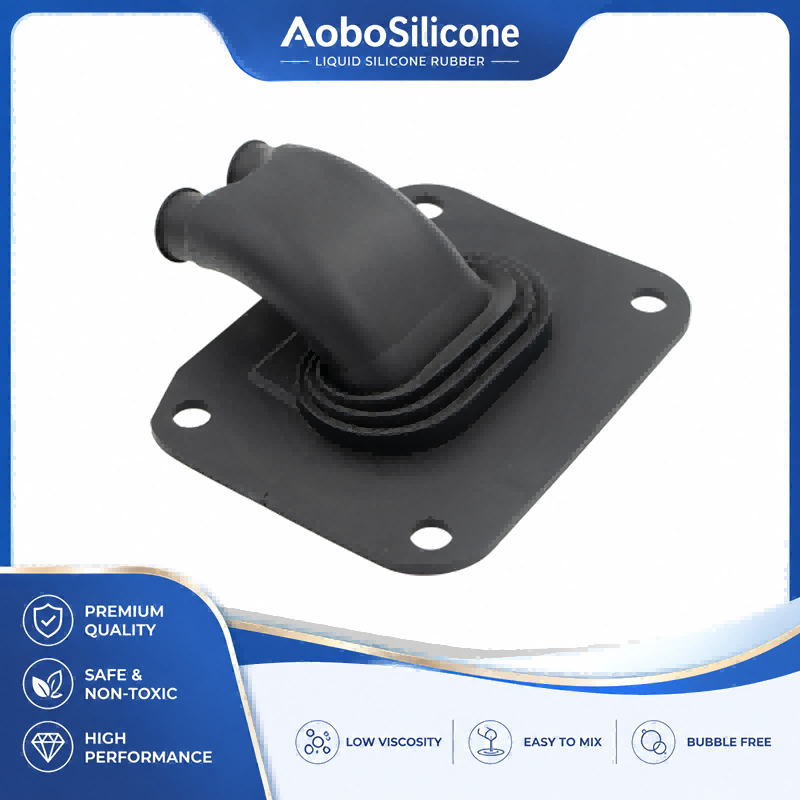

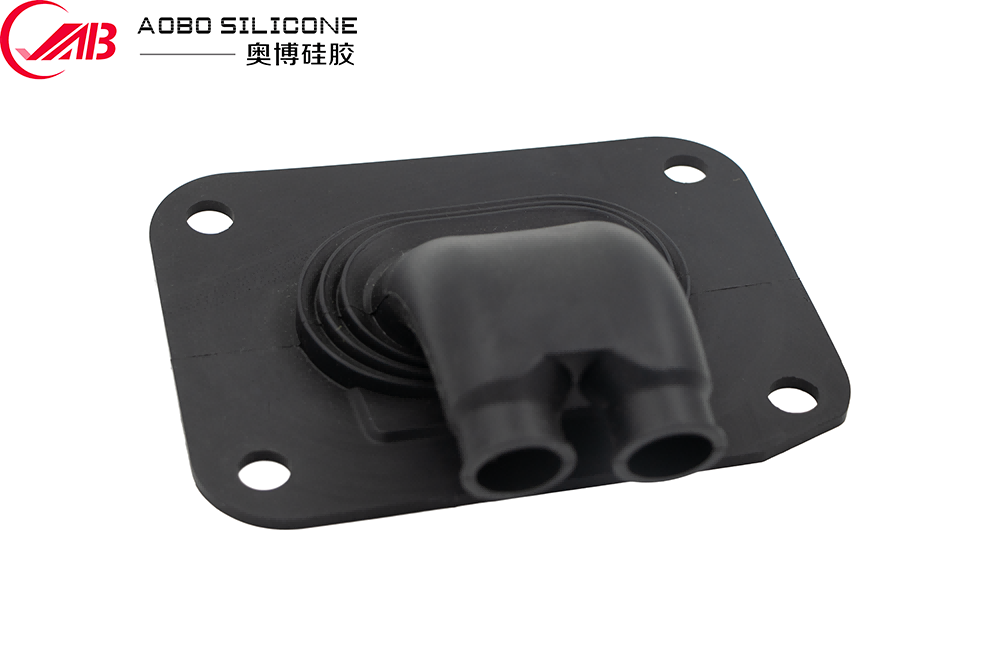

LSR övergjuten billuftventilkanal

I HVAC och värmeledningssystem för bilar är en ventilationskanal mer än en enkel luftpassage. Kanalen måste bibehålla en stabil luftflödesbana samtidigt som den tål vibrationer, termisk cykling, dimensionstoleranser och upprepade monteringsbelastningar. Vid anslutningspunkterna kan även en liten lucka leda till luftläckage, buller eller instabil VVS-prestanda.

LSR övergjuten billuftventilkanal kombinerar ett styvt strukturellt substrat med flytande silikongummi (LSR) övergjutning. Denna konstruktion skapar integrerade tätnings- och dämpningsfunktioner direkt runt anslutningsområdet, vilket minskar behovet av separata gummitätningar och förenklar monteringen.

För fordons-HVAC, batterivärmehantering och andra luftdirigeringsapplikationer är LSR-övergjutning särskilt användbar när en komponent kräver elastisk tätning, vibrationsisolering, komplex geometri och långvarig temperaturbeständighet i en enda gjuten del.

Varför använda LSR-övergjutning för luftkanaler för bilar?

Traditionella luftkanaler för bilar kan förlita sig på separata O-ringar, skumtätningar, gummihylsor eller mekaniska klämmor för att kompensera för dimensionstoleranser. Även om dessa lösningar kan fungera ökar de antalet komponenter och skapar ytterligare monteringsgränssnitt.

En LSR övergjuten bilkanal integrerar det flexibla tätningsmaterialet direkt på den styva kanalen eller anslutningen.

Den grundläggande strukturen består normalt av:

● Styvt underlag:PA, PP, PBT, PC/ABS eller andra tekniska plaster beroende på applikation
● LSR tätskikt:gjutna runt utvalda gränssnitt
● Funktionell tätningsgeometri:läppar, revben, pärlor, ärmar eller anpassade kontaktytor
● Anslutningsfunktioner:snäppfäste strukturer, spår, lokaliseringspunkter eller mekaniska låselement

Denna design gör att silikonsektionen kan kompensera för små dimensionsvariationer samtidigt som kontakttrycket mot den passande komponenten bibehålls.

Resultatet är en mer integrerad lösning för applikationer där konventionella separata tätningar kan skapa komplexitet i monteringen.

Materialprestanda och tekniskt värde

Flytande silikongummi väljs för fordonstillämpningar eftersom dess egenskaper förblir relativt stabila över ett brett temperaturområde.

Beroende på vald LSR-klass och formulering kan typiska egenskaper inkludera:

Faktiska värden beror på vald silikonformulering, formningsförhållanden, geometri och applikationskrav. Slutliga specifikationer bör bekräftas under produktutvecklingen.

Temperaturbeständighet

VVS-kanaler för fordon kan uppleva upprepade temperaturfluktuationer. Under huven och applikationer för värmehantering kan också utsätta komponenter för förhöjda temperaturer.

LSR bibehåller flexibilitet över ett brett temperaturområde, vilket gör den lämplig för komponenter som utsätts för varm luft, kall luft, termisk cykling och temperaturförändringar i motorn eller batteriutrymmet.

Elastisk tätning

Till skillnad från styv plast kan silikon deformeras under kompression och återhämta sig efter att lasten släppts. Denna egenskap gör att den övergjutna sektionen kan bibehålla kontakt med passande ytor trots mindre dimensionsvariationer.

För luftledningskomponenter hjälper detta till att minska läckage vid anslutningspunkter.

Vibrationsisolering

Silikonskiktet fungerar också som ett följsamt gränssnitt mellan styva komponenter.

När VVS-moduler, fläktar, kanaler eller fordonskonstruktioner vibrerar, kan den flexibla silikonsektionen absorbera en del av den mekaniska rörelsen snarare än att överföra all vibration direkt genom den stela kanalen.

Detta görövergjutna delar av silikongummianvändbar där tätning och vibrationsisolering krävs samtidigt.

Typiska fordonsapplikationer

DeLSR övergjuten billuftventilkanalkan konstrueras för flera typer av fordonsluft- och värmeledningssystem.

1. VVS-luftdistribution

För passagerarfordon kan komponenten användas runt HVAC-luftuttag, grenkanaler, luftledningsgränssnitt och flexibla anslutningssektioner.

Silikontätningsområdet hjälper till att tillgodose monteringstoleranser samtidigt som det bibehåller en sluten luftflödesbana.

2. Termisk hantering av batterier

Elfordon lägger större vikt vid värmehantering.

Luftkanaler kan användas för att leda konditionerad luft runt batterimoduler eller värmestyrningsenheter. I dessa miljöer blir dimensionsstabilitet, tätningsprestanda, vibrationsmotstånd och temperaturcykler särskilt viktiga.

3. E-axel och kraftelektronikkylning

Vissa EV-värmehanteringsarkitekturer använder dedikerade luft- eller vätskekanaler runt kraftelektronik och drivsystemkomponenter.

Ett övergjutet silikongränssnitt kan ge en följsam anslutning mellan styva komponenter där vibrationer och termisk expansion måste tillgodoses.

4. Luftledning under huven

Komponenter installerade i motorrummet möter mer krävande temperatur- och miljöförhållanden.

LSR kan väljas när ett flexibelt tätningsgränssnitt krävs utan att införa en separat elastomerhylsa.

Viktiga designöverväganden

Framgångsrik övergjutning beror mycket på gränsytan mellan silikonen och substratet. Delen bör därför utformas för bådasilikonflöde och mekanisk retentionistället för att bara lägga till ett silikonskikt till en befintlig plastkanal.

Substratgeometri

Plastsubstratet bör ge tillräcklig mekanisk stabilitet under injektion och service.

Potentiella designelement inkluderar:

● Mekaniska underskärningar
● Retentionsrevben
● Spår
● Genomgående hål
● Låskonstruktioner
● Positioneringsfunktioner
● Kontrollerade limytor

Där kemisk vidhäftning mellan LSR och substrat krävs, bör materialkompatibilitet och ytbehandling utvärderas under utvecklingen.

Silikonväggtjocklek

Silikontjockleken bör bestämmas enligt den erforderliga tätningskraften, deformationen, geometrin och injektionsförhållandena.

Alltför tunna sektioner kan skapa fyllningssvårigheter, medan onödigt tjocka sektioner kan öka materialåtgången och härdningstiden.

För tätningsläppar och flexibla gränssnitt bör geometrin valideras genom kompressions- och deformationsanalys istället för att endast förlita sig på nominell tjocklek.

Tolerans Stack-Up

Kanalanslutningar för fordon involverar ofta flera gjutna eller stansade komponenter.

Silikongränssnittet kan kompensera för dimensionsvariationer från del till del, men det bör inte behandlas som ett substitut för korrekt toleransdesign.

Under DFM-utvärdering bör ingenjörer överväga:

● Dimensionstolerans för underlaget
● Silikonformstolerans
● Tolerans för parningskomponenter
● Kompressionsområde
● Monteringskraft
● Återvinning av tätning
● Termisk expansion

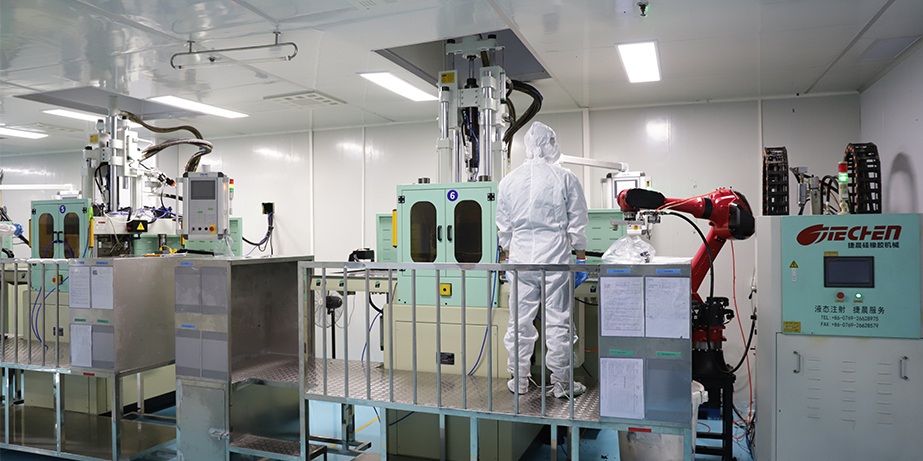

Tillverkningsprocess

En typiskLSR övergjuten bilkanalproduktionsprocessen omfattar flera kontrollerade steg.

1. Förberedelse av underlag:Den styva plastkomponenten gjuts separat och inspekteras med avseende på dimensionell konsistens, kontaminering, blixt och ytdefekter.

2. Infoga positionering:Substratet är korrekt placerat inuti LSR-formen. För produktion med flera kaviteter är konsekvent skärpositionering särskilt viktig eftersom även små avvikelser kan påverka silikontjockleken och tätningsgeometrin.

3. LSR-injektion:Tvåkomponents flytande silikon doseras, blandas och injiceras i formen. Eftersom LSR har låg viskositet före härdning, kan den fylla relativt komplexa tätningsstrukturer och tunna funktionella områden när formskenan och ventilationssystemet är korrekt utformade.

4. Vulkanisering:Silikonen härdar inuti den uppvärmda formen och bildar den slutliga elastiska tätningsstrukturen. Härdningsparametrar måste kontrolleras för att uppnå konsekvent hårdhet, dimensionsstabilitet och ytkvalitet.

5. Avformning och inspektion:Efter formning inspekteras komponenten för:

● Blixt
● Korta bilder
● Luftfällor
● Ytdefekter
● Silikonförskjutning
● Bindnings- eller retentionsdefekter
● Dimensionella avvikelser

Kritiska tätningsdimensioner kan mätas med hjälp av dedikerade fixturer eller automatiserad inspektionsutrustning.

Kvalitetskontroll för fordonstillämpningar

För inköpsteam för fordon räcker inte enbart materialcertifiering. Den färdiga övergjutna monteringen måste utvärderas som en funktionell komponent.

Ett lämpligt inspektionsprogram kan innefatta:

För fordonsprojekt bör testförhållanden definieras i enlighet med den faktiska fordonsmiljön snarare än att använda generiska laboratorieförhållanden.

Hållbarhet, tätning, NVH och temperaturprestanda

Tätningsprestanda

Silikonsektionen ska upprätthålla kontrollerad kompression mot den passande ytan. En väldesignad tätningsläpp eller vulst kan ta emot mindre monteringsvariationer utan att kräva överdriven införingskraft.

För HVAC-system bör läckagetestning utföras under definierade tryck- och temperaturförhållanden.

NVH-överväganden

Luftkanaler kan bli en källa till oönskade vibrationer och luftflödesljud om stela komponenter överför mekanisk vibration direkt in i fordonets struktur.

Den elastomera överformen kan ge en viss grad av mekanisk isolering mellan kanalen och intilliggande komponenter.

NVH-prestanda beror dock på hela systemet, inklusive luftflödeshastighet, kanalgeometri, monteringsmetod, fläkt/fläktegenskaper och fordonsstruktur.

Termisk cykling

Upprepade övergångar mellan låga och höga temperaturer kan orsaka differentiell expansion mellan silikon- och plastsubstrat.

Överformningsdesignen bör därför ta hänsyn till skillnader i:

● Termisk expansionskoefficient
● Elastisk modul
● Gränssnittsgeometri
● Vidhäftning eller mekanisk retention
● Väggtjocklek

Åldringsmotstånd

Fordonskomponenter kan utsättas för värme, fukt, ozon, rengöringsmedel och andra miljöfaktorer.

Den valda LSR-klassen bör därför utvärderas mot den faktiska kemikalie- och miljöexponering som förväntas under fordonsdrift.

Anpassning för OEM- och nivåleverantörer

DeLSR övergjuten billuftventilkanalkan anpassas efter fordonsplattformen och HVAC-arkitekturen.

Typiska anpassningsalternativ inkluderar:

● Underlagsmaterial
● Silikonhårdhet
● Silikonfärg
● Kanaldiameter
● Väggtjocklek
● Tätläppsgeometri
● Kopplingsgeometri
● Övergjutningsområde
● Mekanisk retentionsstruktur
● Ytstruktur
● Märkning eller identifiering
● Förpackningskonfiguration

För nya projekt kan 3D CAD-filer, 2D-ritningar, materialspecifikationer, målproduktionsvolym och miljökrav användas för att fastställa den första DFM-granskningen.

Prototypverktyg eller provformar kan sedan användas för att validera fyllning, dimensionsnoggrannhet, tätningsbeteende och montering innan massproduktionsverktyg slutförs.

Projekterfarenhet: Reducering av komponenter vid HVAC-anslutningen

Ett typiskt VVS-utvecklingsprojekt för bilar kan börja med en styv plastkanal i kombination med en separat monterad gummitätning.

Ingenjörsteamet kan stöta på tre återkommande problem: tätningen kan förskjutas under monteringen, anslutningen kräver ytterligare monteringsarbete och dimensionsvariation mellan kanalen och passande hölje påverkar tätningskonsistensen.

En flytande silikonövergjutningslösning kan ersätta den separata tätningen genom att gjuta en kontrollerad silikontätningsstruktur direkt på kanalanslutningen.

Under utvecklingen skulle de viktigaste optimeringspunkterna typiskt inkludera silikonhårdhet, tätningsläppgeometri, kompressionsförhållande, substratretentionsegenskaper och insprutningsportens position.

Målet är inte bara att göra komponenten mjukare. Det tekniska målet är att etablera ett kontrollerat gränssnitt som tillhandahållerrepeterbar tätningskraft, stabilt monteringsbeteende, vibrationsisolering och långvarig miljömotstånd.

Denna typ av design är särskilt relevant för EV-plattformar där HVAC- och batterivärmehanteringssystem i allt högre grad kräver kompakta, lätta och mycket integrerade komponenter.

Varför välja en LSR övergjuten kanal istället för en separat gummitätning?

Det bästa valet beror på produktionsvolym, verktygsinvestering, erforderlig tätningsprestanda, monteringsmetod och fordonsplattformsarkitektur.

FAQ

Vad är en LSR övergjuten billuftkanal?
Det är en luftledningskomponent för bilar som kombinerar ett styvt substrat med flytande silikongummi gjutet direkt på utvalda områden. Silikonsektionen kan ge tätning, dämpning, vibrationsisolering och toleranskompensation.

Vilka material kan användas som underlag?
Vanliga alternativ inkluderar tekniska plaster som PA, PP, PBT och PC/ABS. Det slutliga valet beror på temperatur, kemisk exponering, mekaniska krav och kompatibilitet med LSR.

Kan silikonen bindas till plasten?
Ja. Beroende på materialkombination och design kan silikonen bindas kemiskt till underlaget eller mekaniskt hållas kvar genom spår, ribbor, underskärningar och andra strukturella egenskaper. Vidhäftningstestning bör utföras under produktvalideringen.

Vilket temperaturområde tål silikonen?
En typisk silikonformulering av fordonskvalitet kan stödja ungefär-50°C till +200°C, men det faktiska driftsområdet beror på den valda LSR-kvaliteten och användningsförhållandena. Kontinuerlig exponering, termisk cykling och åldrande i miljön bör utvärderas separat.

Är produkten lämplig för elfordon?
Ja. Dess kombination av termiskt motstånd, elastisk tätning, vibrationsisolering och integrerad formning gör den lämplig för utvalda EV HVAC- och batterivärmehanteringsapplikationer.

Kan kanalgeometrin anpassas?
Ja. Diameter, anslutningsstruktur, tätningsläppar, silikonhårdhet, övergjutningsyta, substratmaterial, färg och andra dimensionella egenskaper kan utvecklas enligt kundens ritningar och applikationskrav.

Engineering-fokuserad leverans för Automotive LSR Overmolding

För bilprogram är den kritiska faktorn inte bara att producera en silikonkomponent. DeLSR övergjuten billuftventilkanalmåste utvecklas kring hela tätningsgränssnittet, substrattolerans, termisk miljö, vibrationsförhållanden och monteringsprocessen.

Aobo Silicone stöder anpassad silikonövergjutning frånDFM granskning och verktyg för LSR formsprutning, inspektion, provtagning och volymproduktion. Med erfarenhet av precisionsformning av silikon och fordonsorienterade specialanpassade komponenter, kan produktionsprocessen anpassas till projektspecifika material, geometri, tolerans och testkrav.

För OEM-, Tier 1- och Tier 2-projekt, tillhandahåll dina 2D/3D-ritningar, substratmaterial, måltemperaturintervall, årlig volym och tätningskrav för att påbörja en teknisk granskning och offert.
